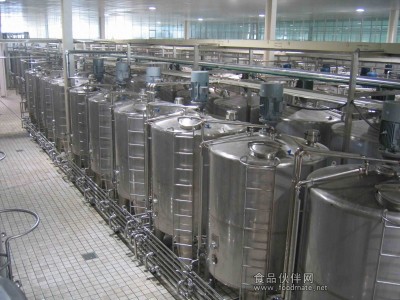

发酵罐，指工业上用来进行微生物发酵的装置。其主体一般为用不锈钢板制成的主式圆筒，其容积在1m3至数百m3。在设计和加工中应注意结构严密，合理。能耐受蒸汽灭菌、有一定操作弹性、内部附件尽量减少（避免死角）、物料与能量传递性能强，并可进行一定调节以便于清洗、减少污染，适合于多种产品的生产以及减少能量消耗。 用于厌气发酵(如生产酒精、溶剂)的发酵罐结构可以较简单。用于好气发酵(如生产氨基酸、酸、维生素等)的发酵罐因需向罐中连续通入大量无菌空气，并为考虑通入空气的利用率，故在发酵罐结构上较为复杂，常用的有机械搅拌式发酵罐、鼓泡式发酵罐和气升式发酵罐。 抗生素、 乳制品、酒类发酵过程是一个无菌、无污染的过程，发酵罐采用了无菌系统，避免和防止了空气中微生物的污染，大大延长了产品的保质期和产品的纯正，罐体上特别设计安装了无菌呼吸气孔或无菌正压发酵系统。罐体上设有米洛板或迷宫式夹套，可通入加热或冷却介质来进行循环加热或冷却。发酵罐的容量由300-15000L多种不同规格。发酵罐按使用范围可分为生物发酵罐、啤酒发酵罐、葡萄酒发酵罐等。 发酵罐广泛应用于乳制品、饮料、生物工程、制药、精细化工等行业，罐体设有夹层、保温层、可加热、冷却、保温。罐体与上下填充头（或雏形）均采用旋压R角加工，罐内壁经镜面抛光处理，无卫生死角，而全封闭设计确保物料始终处一无污染的状态下混合、发酵，设备配备空气呼吸孔，CIP清洗喷头，人孔等装置。 发酵罐的分类:按照发酵罐的设备,分为机械搅拌通风的和非机械搅拌通风发酵罐 按照微生物的生长代谢需要,分为好气型发酵罐和厌气型发酵灌 发酵罐是一种对物料进行机械搅拌与发酵的设备。该设备采用内循环方式，用搅拌桨分散和打碎气泡，它溶氧速率高,混合效果好。罐体采用SUS304或316L进口不锈钢，罐内配有自动喷淋清洗机头，确保生产过程符合GMP要求。 1.可在线CIP清洗、SIP灭菌(121°C/0.1MPa)。 2.按照卫生级要求设计，结构设计人性化，操作方便。传动平稳，噪音低。 3.适宜的径高比设计，按需定制搅拌装置，节能，搅拌、发酵效果好。 4.内罐体表面镜面抛光处理(粗糙度Ra≤0.4µm)；各进出管口、视镜、人孔等工艺开孔与内罐体焊接处均采用拉伸翻边工艺圆弧过渡，光滑易清洗无死角，保证生产过程的可靠性、稳定性，符合“cGMP”等规范要求。 主要部件 罐体：主要用来培养发酵各种菌体，密封性要好（防止菌体被污染） 罐体当中有搅拌浆，用于发酵过程当中不停的搅拌 底部通气的Sparger，用来通入菌体生长所需要的空气或氧气 罐体的顶盘上有控制传感器，常用的有pH电极和DO电极，用来监测发酵过程中发酵液pH和DO的变化控制器，用来显示和控制发酵条件等等. 使用方法操作步骤 1） 校正pH电极和溶氧电极。 2) 罐体灭菌。根据需要将培养基配入罐体，按要求封好后将罐体放入大灭菌锅灭菌（115℃，30分钟）。 3) 待罐体冷却后，将其置于发酵台上，安装完好；打开冷却水，打开气泵电源，连接通气管道开始通气，调节进气旋钮使通气量适当；打开发酵罐电源，设置温度、pH、搅拌速度等， 640r/min下开机转动30min，设定溶氧电极为100。 4)．待温度稳定，各项参数都正确后，将预摇好的种子接入，开始发酵计时，并开始记录各种参数。 5)．发酵完毕后清洗罐体和电极，将电极插入有4M氯化钾的三角瓶中待用。 附加装置 *搅拌机（多级或无级变速） .无菌呼吸气孔（或无菌正压器） *进、出料口 .无菌采样口 *人孔 .冷、热水进、出口 *温度计 .CIP清洗喷淋头 维护保养 1、如进气管与出水管接头漏气，当旋紧接头不解决问题时，应添加或更换填料。 2、压力表与安全阀应定期检查，如有故障要及时调换或修理。 3、清洗发酵罐 时，请用软毛刷进行刷洗，不要用硬器刮擦，以免损伤发酵罐表面。 4、配套仪表应每年校验一次，以确保正常使用。 5、电器、仪表、传感器等电气设备严禁直接与水、汽接触，防止受潮。 6、设备停止使用时，应及时清洗干净，排尽发酵罐及各管道中的余水；松开发酵罐罐盖及手孔螺丝，防止密封圈产生变形。 7、操作平台、恒温水箱等碳钢设备应定期(一年一次)刷油漆，防止锈蚀。 8、经常检查减速器油位，如润滑油不够，需及时增加。 9、定期更换减速器润滑油，以延长其使用寿命。 10、如果发酵罐暂时不用，则需对发酵罐进行空消，并排尽罐内及各管道内的余水。 注意事项 1)． 罐体灭菌前务必检查其中液面高度，要求所有的电极都没于液面以下。 2)． 打开发酵罐电源前务必检查冷却水是否已打开，温度探头是否已插入槽中，否则会烧坏加热电路。 3)． 发酵过程中一定要保持工作台的清洁，用过的培养瓶及其它物品及时清理，因故溅出的酸碱液或水应立即擦干。 4)． 对罐体安装，拆卸和灭菌时要特别小心pH电极和罐体的易损又昂贵部件。 技术参数
| 参数 | 500L | 1000L | 1500L | 2000L | 3000L | 5000L | 10000L |
| 内胆尺寸 （直径×高）㎜ | 860× 900 | 1200× 1000 | 1300× 1200 | 1450× 1220 | 1600× 1500 | 1800× 2000 | 2300× 2500 |
| 搅拌转速r/min | 36/72 | 36/72 | 36/72 | 36/72 | 36/72 | 36/72 | 960 |
| 电机功率Kw | 0.75 | 0.75 | 0.75 | 1.1 | 1.5 | 2.2 | 3.0 |
